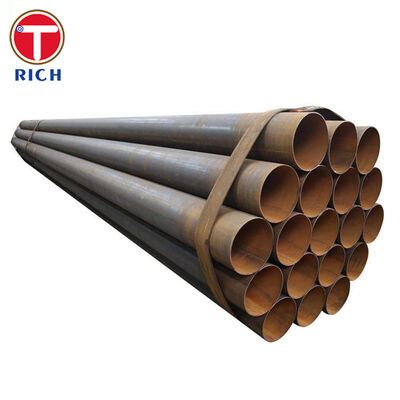

JIS G3472 Elektrische widerstandsgeschweißte Kohlenstoffstahlrohre für Automobile

Materialübersicht

JIS G3472 spezifiziert elektrisch widerstandsgeschweißte (ERW) Kohlenstoffstahlrohre, die als Strukturelemente in Automobilanwendungen verwendet werden. Die Rohre bestehen aus Stählen mit niedrigem bis mittlerem Kohlenstoffgehalt (STAM-Sorten), die für eine Kombination aus Festigkeit, Formbarkeit und Schweißbarkeit optimiert sind, und sind für Komponenten wie Propellerwellen, Lenksäulen, Sitzstrukturen und sicherheitsrelevante Verstärkungen vorgesehen.

Spezifikationen

Herstellungsprozess

• Elektrisch widerstandsgeschweißt (ERW) aus Band oder Coil, mit kontrollierter Schweißnahtqualität und optionaler Wärmebehandlung nach dem Schweißen.

• Lieferbedingungen: geschweißt, normalgeglüht oder spannungsarm geglüht, je nach Qualität und Kundenanforderung (typisch für mechanische Rohre in der Automobilindustrie).

Dimensionsbereich

Basierend auf JIS G3472 und allgemeiner Lieferantenpraxis:

• Außendurchmesser (OD): ca.15,9–101,6 mm(Standard erlaubt bis zu ca. 127 mm)

• Wandstärke (WT): ca.1,0–6,0 mm(Standardbereich bis ca. 7,0 mm)

• Handelsübliche Längen:3–9 m(z. B. 3000–9000 mm) mit individuellen Zuschnittlängen auf Anfrage.

Lieferung & Fertigstellung

• Enden: normalerweise glatt oder entgratet; abgeschrägte Enden oder bearbeitete Enden auf Anfrage.

• Oberfläche: schwarz (walzblank), leicht geölt; Für den Korrosionsschutz stehen je nach Anbieter Phosphatierungen oder andere Beschichtungen zur Verfügung.

Verfügbare Festigkeitsklassen (JIS G3472)

Typische Qualitäten für strukturelle Zwecke sind:STAM 290GA/GB, 340G, 390G, 440G/H, 470G/H, 500G/H, 540H.

Hauptmerkmale

1. Automotive-orientierte Stärkeleiter
   STAM-Typen decken Streckgrenzen von etwa 175 bis 480 MPa und Zugfestigkeiten von etwa 290 bis 540 MPa ab und ermöglichen so eine präzise Anpassung der Rohrfestigkeit an die Crash- und Ermüdungsanforderungen jeder Automobilkomponente.

2. Gute Formbarkeit und Schweißbarkeit
   Die Zusammensetzung mit niedrigem bis mittlerem Kohlenstoffgehalt und kontrolliertem Schwefel- und Phosphorgehalt (typischerweise ≤ 0,035 %) sorgt für eine gute Kaltbiege-, Bördel- und Hydroformungsleistung bei gleichzeitiger Beibehaltung der Schweißbarkeit und Zähigkeit.

3. Enge Maßtoleranz für strukturelle Anpassung
   ERW-Rohre werden mit kontrolliertem Außendurchmesser, Wandstärke und Geradheit gemäß JIS G3472 und der allgemeinen ERW-Toleranzpraxis geliefert, was eine genaue Montage und ein konsistentes Strukturverhalten in Automobilrahmen und -modulen direkt unterstützt.

4. Validierte Umformleistung (Bördeltest)
   JIS G3472 beinhaltet obligatorische Bördeltests (z. B. 1,20D–1,25D Glockengröße je nach Qualität), die die Fähigkeit des Rohrs nachweisen, der Endformung, Ausdehnung und lokalen Verformung zu widerstehen, die in Automobilverbindungen und -buchsen verwendet werden.

5. Gleichbleibende Qualität für sicherheitskritische Teile
   Rohre werden nach Qualitätssystemen in Automobilqualität hergestellt und mechanischen Tests, Abflachungen, Aufweitungen und zerstörungsfreien Tests unterzogen, wodurch sie für Sicherheitskomponenten wie Gehäuse von Sicherheitsgurtspannern und Airbaghülsen geeignet sind.

Unsere Vorteile

1. „Entsprechen die Rohre meiner Designfestigkeit und meinen Crashzielen?“
Wir bieten ein vollständiges STAM-Sortenspektrum (Stufe 290–540) an und können geeignete Sorten basierend auf der erforderlichen Streckgrenze/Zugfestigkeit und Dehnung empfehlen. STAM 290GB eignet sich beispielsweise ideal für hochformbare Halterungen, während STAM 440G oder 470G für sicherheitskritische Strukturverstärkungen geeignet sind, die eine höhere Energieabsorption erfordern.

2. „Können die Rohre gebogen, aufgeweitet und hydrogeformt werden, ohne dass es zu Rissen kommt?“
Das JIS G3472-Design selbst erfordert je nach Sorte eine Bördelleistung von bis zu 1,25 D, und der relativ niedrige Kohlenstoffgehalt (≤ 0,30 %) sowie der kontrollierte Mn- und Si-Gehalt sorgen für ein robustes Kaltumformverhalten. Wir können Umformdaten und Versuchsmuster zur Validierung Ihrer Biege-, Gesenk- oder Hydroforming-Prozesse bereitstellen.

3. „Wie stabil sind Schweißnähte und Maßtoleranzen?“
Unsere Rohre werden auf ERW-Linien hergestellt, die für den Einsatz in der Automobilindustrie konzipiert sind, mit kontinuierlicher Überwachung von Schweißleistung, Nahtgeometrie, Außendurchmesser, WT und Geradheit. Dadurch bleiben Maßabweichungen innerhalb der JIS G3472-Toleranzbänder und es werden nachgelagerte Probleme beim Roboterschweißen und bei der Vorrichtungsmontage reduziert, die häufig bei ERW-Rohren außerhalb des Automobilbereichs auftreten.

4. „Können Sie Längen und geschnittene/verarbeitete Teile individuell anpassen?“
Zusätzlich zu den standardmäßigen Lagerlängen von 3–9 m können wir auf Länge zugeschnittene Rohre und vorbearbeitete Teile (gesägt, entgratet, gebohrt oder an den Enden geformt) gemäß Ihren Zeichnungen liefern, was den Abfall und die interne Bearbeitungszeit für OEMs und Tier-1-Lieferanten reduziert.

5. „Ist Logistikunterstützung für den Erstimport oder die Lieferung an mehrere Werke verfügbar?“
Wir orientieren uns am typischen Modell führender JIS G3472-Werke: Verpackung in mehreren Längen, exportfertige Bündel und Zusammenarbeit mit Spediteuren, damit die Rohre linienbereit ankommen.

6. „Wie entspricht dieses Produkt den globalen Standards?“
Während es sich bei JIS G3472 um eine spezielle japanische Automobilnorm handelt, sind die Rohre im Hinblick auf Herstellungsweg und Eigenschaftsniveau weitgehend mit ASTM A513 mechanischen Rohren für die Automobilindustrie, BS/EN-Präzisions-/ERW-Automobilrohren (z. B. geschweißten kaltformatierten Rohren nach EN 10305-3, ERW-Qualitäten nach BS 6323) und Struktur-/Niederdruck-ERW-Rohren nach GB/T 13793 oder GB/T 3091 vergleichbar. Dies erleichtert Materialsubstitutionsstudien und die werksübergreifende Beschaffung.

Chemische Zusammensetzung

Mechanische Eigenschaften

Anwendbare Normen und vergleichbare Spezifikationen

Primärstandard (Japan, JIS)

• JIS G3472– Elektrisch widerstandsgeschweißte Kohlenstoffstahlrohre für Automobile; deckt ERW-Rundrohre für Automobilstrukturzwecke ab.

Verwandte/vergleichbare Standards in anderen Systemen
(Diese sindfunktional ähnlichERW-Standards für strukturelle/mechanische Rohre, die häufig in vergleichbaren Anwendungen verwendet werden, keine strengen Eins-zu-eins-Äquivalente.)

• ASTM / ASME (USA)

  • ASTM A513– Elektrisch widerstandsgeschweißte mechanische Rohre aus Kohlenstoff und legiertem Stahl, die häufig für Autositzrahmen, Aufhängungskomponenten und andere mechanische Teile verwendet werden.

  • ASTM A53 Typ E– ERW-Kohlenstoffstahlrohr für Struktur- und Druckanwendungen (allgemeineres Rohr im Vergleich zu speziellem Automobilrohr).

• EN / BS (Europa/Großbritannien)

  • EN 10305-3/ BS EN 10305-3 – Geschweißte kaltformatierte Rohre für Präzisionsanwendungen (einschließlich Automobilstrukturen, Rahmen und mechanische Anwendungen).

  • BS 6323 (Teil 5)– ERW-Stahlrohre für Automobil- und Maschinenbauanwendungen mit abgestuften Festigkeitsniveaus, die im Konzept den STAM-Qualitäten ähneln.

• GB (China)

  • GB/T 13793– Stahlrohre mit elektrischer Längsnaht (Widerstandsschweißung) für strukturelle und allgemeine Zwecke (Außendurchmesser ≤ 711 mm).

  • GB/T 3091– Geschweißte Stahlrohre für die Niederdruck-Flüssigkeitsförderung (HFW/SAW-Rohre), manchmal verwendet, wenn Struktur- und Flüssigkeitsdienst kombiniert werden.

• Andere nationale Standards

  • IS 3074 (Indien)– Stahlrohre für Automobilzwecke.

  • Auch verschiedene Hersteller verweisen daraufEN 10219(kaltgeformte geschweißte Strukturhohlprofile) und entsprechende GOST-Präzisions-/Automobilrohrnormen in russischsprachigen Märkten.

Bei Querverweisen sollten mechanische Eigenschaften, Chemie und Maßtoleranzen direkt verglichen werden; Konstrukteure sollten nicht ohne Überprüfung von einer direkten Austauschbarkeit ausgehen.

Anwendungsfelder

Allgemeine Anwendungsgebiete

JIS G3472 ERW-Kohlenstoffstrukturrohre sind in erster Linie für vorgesehenAutomobil-Strukturbauteile, aber aufgrund des gleichen Eigenschaftssatzes eignen sie sich für:

• Verstärkungen für die Rohkarosserie von Pkw und leichten Lkw

• Fahrwerks- und Aufhängungsmodule

• Antriebsstrang- und Antriebsstrangstrukturen

• Gehäuse für Kfz-Sicherheitssysteme

• Allgemeine mechanische Strukturen, bei denen kontrollierte Festigkeit und Formbarkeit entscheidend sind

Typische Anwendungen in der Automobilindustrie

Basierend auf gängigen Lieferantendaten und Branchenpraktiken:

• Fahrgestell & Rahmen

  • Längsträger, Querträger, Hilfsrahmen

  • Verstärkungen der vorderen und hinteren Stoßstange

  • Querlenker und Lenker der Aufhängung (für geeignete Qualitäten)

• Antriebskomponenten

  • Propellerwellen und Zwischenwellen

  • Achslösungen aus Rohren und Achsgehäusen

  • Steckwellenhülsen und Torque-Tube-Elemente

• Lenk- und Kontrollsysteme

  • Lenksäulen und Zwischenwellen

  • Lenkgetriebegehäuse und Halterungen

• Sicherheitsrückhaltesysteme

  • Gurtstrafferrohre und Ankerhülsen

  • Airbag-Gasgeneratorgehäuse und Generatorhülsen

  • Längsträger des Sitzrahmens und Kopfstützenstützen

• Karosserie- und Innenstrukturen

  • Sitzrahmen und Schienen

  • Dachspriegel, Türaufprallträger und Säulenverstärkungen

  • Halterungen für Auspuff-, Kraftstofftank- und Unterbodensysteme

• Andere mechanische Anwendungen

  • Strukturelemente in Maschinen, Möbelrahmen und Lagerregalen, bei denen Toleranzen und Festigkeit in Automobilqualität von Vorteil sind.
