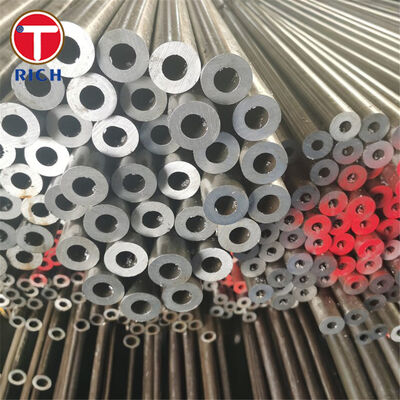

JIS G3429 STH12 Legierte nahtlose Stahlrohre für Hochdruckgasflaschen

Material

STH12 ist eine nahtlose Gasflaschenrohrgüte nach JIS G3429, die häufig als Basisrohr für die Herstellung von Hochdruck-Stahlgasflaschen verwendet wird. Es gehört zur C–Mn (Manganstahl)-Familie und gleicht Festigkeit, Duktilität und Umformeigenschaften für die Verarbeitung des Zylinderkörpers aus.

Spezifikationen

• Norm: JIS G3429 (Nahtlose Stahlrohre für Hochdruckgasflaschen)

• Rohrtyp: Nahtlos; warmgefertigt oder kaltgefertigt (Kennzeichnung üblicherweise als -S-H / -S-C)

• Typischer Größenbereich (Industrieangebot):

  • AD: 19,05–114,3 mm

  • Wandstärke: 2,0–14 mm

  • Länge: bis zu 16.000 mm

• Typische Toleranzen (üblicherweise für die Lieferung von Zylinderrohren verwendet): AD ±1%, Wandstärke +30% (projektspezifische Vereinbarung empfohlen)

Hauptmerkmale

• Nahtlose Struktur (keine Schweißnaht), ausgelegt für drucktragende Zylinderkörper.

• Kontrollierte Chemie, geeignet für Umformung, Wärmebehandlungsplanung und stabile Leistung von Charge zu Charge.

• Sicherheitsorientierte Prüfbasis: Hydrostatische Prüfung und/oder zerstörungsfreie Prüfverfahren können pro Bestellung spezifiziert werden.

Unsere Vorteile

1. „Wie stellen Sie sicher, dass das Rohr tatsächlich der JIS G3429-Chemie entspricht?“
   Wir kontrollieren die Wärmebadchemie gemäß dem JIS G3429-Zusammensetzungsfenster und stellen eine rückverfolgbare Wärmebad-/Loskennzeichnung und Inspektionsdokumentation bereit, die mit der JIS-Lieferpraxis übereinstimmt.

2. „Können Sie die Druckintegrität (leckagefrei) garantieren?“
   JIS G3429 erlaubt hydrostatische Prüfungen; sofern vom Käufer kein höherer Druck angegeben wird, verwendet die Norm 5 MPa als Mindestgrundlage für den hydrostatischen Druck und erfordert keine Leckage.

3. „Unterstützen Sie Ultraschall-/Wirbelstrom-ZfP für innere und Oberflächenfehler?“
   ZfP kann unter Verwendung von Ultraschall- oder Wirbelstromverfahren spezifiziert werden, und alternative gleichwertige ZfP können vereinbart werden, wenn dies vom Projekt oder den örtlichen Vorschriften gefordert wird.

4. „Wie sieht es mit der Oberflächenqualität und der Reparaturrichtlinie aus?“
   Rohre müssen eine gute Innen-/Außenoberflächenbeschaffenheit ohne schädliche Fehler aufweisen; Oberflächenbehandlung ist innerhalb der Dickentoleranz zulässig, während Schweißreparaturen nicht erlaubt sind—ein wichtiger Punkt für die Zylindersicherheit.

5. „Wird jedes Rohr rückverfolgbar und ordnungsgemäß gekennzeichnet?“
   Die Kennzeichnung kann Güte, Symbol für das Herstellungsverfahren (Warm-/Kaltfertigung), Abmessungen und Hersteller-ID umfassen, um die vollständige Rückverfolgbarkeit durch das Zylinderformen und -prüfen zu unterstützen.

Chemische Zusammensetzung

Einheit: Gew.-% (Wärmeanalyse)

Mechanische Eigenschaften

Ausführungsstandards (Häufige Optionen nach System)

• JIS: JIS G3429 (Materialrohr für Zylinder); Zylinder, auf die sich JIS B 8230 / JIS B 8241 beziehen

• ASTM: ASTM A519 (nahtlose mechanische Rohre, oft für zylinderbezogene Rohrprojekte verwendet); ASTM A372 wird auch häufig in Zylinderlieferketten referenziert, je nach Umfang und Zuständigkeit.

• EN / ISO (weit verbreitet in Europa und internationalen Transportrohrsystemen): EN ISO 11120 / ISO 11120 (wiederbefüllbare nahtlose Stahlrohre für Druckgastransportsysteme); EN 10216 / EN 10297 werden oft für druckzweckgebundene / technische nahtlose Rohre verwendet, wenn spezifiziert.

• GOST: GOST 8732-78 (warmverformte nahtlose Stahlrohre) und verwandte nahtlose Rohrnormen, wie in der Projektdokumentation angegeben.

• GB: GB/T 18248-2021 (Nahtlose Stahlrohre für Gasflaschen).

Anwendungsbereiche

Hochdruckgasbehälter und -transport, insbesondere dort, wo nahtlose Integrität und Rückverfolgbarkeit obligatorisch sind.

Typische Anwendungsbeispiele:

• Industriegasflaschen: Sauerstoff, Stickstoff, Argon, CO₂-Schutzgas zum Schweißen/Schneiden.

• Medizinische Zylinder: medizinische Sauerstoffzylinderkörper und verwandte Hochdruckbehälter.

• Energie & Mobilität: CNG-Zylinder / Hochdruckspeicherzylinder (projektspezifische Güteauswahl erforderlich).

• Chemische & Spezialgase: hochreine oder reaktive Gase, die zuverlässige Zylinderschalen erfordern.
