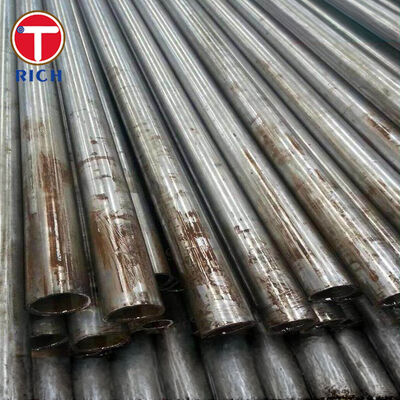

ASTM A524 Nahtloses Kohlenstoffstahlrohr für atmosphärische und Tieftemperatur-Anwendungen

ASTM A524 nahtlose Kohlenstoffstahlrohre sind primär für Druckrohrleitungssysteme konzipiert, die bei atmosphärischen und moderat niedrigeren Temperaturen betrieben werden. Sie werden aus beruhigtem Feinkorn-Kohlenstoffstahl hergestellt und je nach Wanddicke in den Güten I oder II geliefert.

Die Rohre können durch Heißfertigstellung oder Kaltziehen hergestellt werden und müssen nach der Formgebung einer Wärmebehandlung unterzogen werden. Sie eignen sich für Schweiß-, Biege-, Bördel-, enge Wickel- und ähnliche Fertigungsarbeiten. Die typische Lieferung umfasst Maßprüfung, Zugprüfung, Abflachungs- oder Biegeprüfung und hydrostatische oder zugelassene zerstörungsfreie Prüfung.

ASTM A524/A524M deckt Rohrgrößen von NPS 1/8 bis NPS 26 ab, entsprechend DN 6 bis DN 650. Die Abmessungen werden im Allgemeinen gemäß ASME B36.10M geliefert, sofern vom Käufer nicht anders angegeben.

Spezifikationen

Hauptmerkmale

Konstruktion aus feinkörnigem, beruhigtem Stahl

ASTM A524 Rohre müssen aus vollständig beruhigtem Stahl unter Verwendung von Feinkornverfahren hergestellt werden. Diese kontrollierte Stahlherstellung verbessert die strukturelle Gleichmäßigkeit und unterstützt eine zuverlässige Formgebung, Schweißbarkeit und Leistung im Druckbetrieb.

Kontrollierter Kohlenstoff- und Mangangehalt

Der maximale Kohlenstoffgehalt ist auf 0,21 % begrenzt, während Mangan zwischen 0,90 % und 1,35 % kontrolliert wird. Diese Zusammensetzung bietet ein praktisches Gleichgewicht zwischen Festigkeit, Duktilität und Schweißbarkeit.

Definierte Festigkeit je nach Wanddicke

Die Wahl der Güte wird durch die Wanddicke bestimmt:

• Güte I gilt für Wanddicken von 9,52 mm und darunter.

• Güte II gilt für Wanddicken über 9,52 mm.

Güte I bietet eine Mindeststreckgrenze von 240 MPa. Güte II bietet eine Mindeststreckgrenze von 205 MPa mit erhöhter Mindestdehnung für dickwandigere Rohre.

Obligatorische Wärmebehandlung nach der Formgebung

Sowohl warmgewalzte als auch kaltgezogene Rohre werden auf eine Temperatur über 845 °C erhitzt. Anschließend werden sie an der Luft oder in der Kühlkammer eines Ofens mit kontrollierter Atmosphäre gekühlt.

Diese Behandlung reduziert Restspannungen aus der Formgebung und erzeugt gleichmäßigere mechanische Eigenschaften im gesamten Rohrquerschnitt.

Geeignet für Sekundärfertigung

ASTM A524 Rohre sind weiterhin geeignet für:

• Schweißen

• Kaltbiegen

• Bördeln

• Enges Wickeln

• Bearbeitung

• Endenformung

• Montage von Drucksystemen

Herstellungsverfahren sollten dennoch gemäß dem endgültigen Ausrüstungsstandard und den Betriebsbedingungen qualifiziert werden.

Unsere Vorteile

Güte-Kontrolle basierend auf Wanddicke

Ein häufiges Einkaufsproblem ist die Bestellung von Güte I oder Güte II, ohne die tatsächliche Nennwanddicke zu bestätigen. ASTM A524 behandelt diese nicht als frei austauschbare Materialgüten.

Unser Materialprüfverfahren ordnet die bestellte Wanddicke der korrekten Klassifizierung zu:

• Wanddicke bis einschließlich 9,52 mm: Güte I

• Wanddicke über 9,52 mm: Güte II

Dies verhindert eine falsche Güteidentifizierung auf Angeboten, Fertigungsunterlagen, Rohrkennzeichnungen und Prüfzeugnissen.

Nachverfolgbare Wärmebehandlung und Materialdokumentation

Käufer von Rohren für Druckanwendungen verlangen üblicherweise einen Nachweis, dass das Material die spezifizierte Wärmebehandlung nach der Formgebung erhalten hat.

Produktionsunterlagen können umfassen:

• Chargennummer

• Herstellungsroute

• Wärmebehandlungszustand

• Chemische Analyse

• Ergebnisse der Zugprüfung

• Ergebnisse der hydrostatischen oder zerstörungsfreien Prüfung

• Endgültige Abmessungen

• Produktkennzeichnung

• Prüfzeugnis EN 10204 3.1

Diese Rückverfolgbarkeit unterstützt die Eingangsprüfung und die Überprüfung von Druckgerätedokumenten.

Maß- und Prüfanforderungen vor der Produktion bestätigt

Rohrabmessungen allein reichen nicht aus, um eine ASTM A524 Bestellung zu definieren. Der Käufer sollte auch die erforderliche Schedule, das Rohrende, die Prüfmethode, die Länge, die Oberflächenbeschaffenheit und die Prüfdokumentation spezifizieren.

Vor der Herstellung kann die Bestellung überprüft werden auf:

• NPS oder Außendurchmesser

• Nennwanddicke oder Schedule

• Güte I oder Güte II

• Warmgewalzt oder kaltgezogen

• Feste oder zufällige Länge

• Glatte oder angefaste Enden

• Hydrostatische oder zerstörungsfreie Prüfung

• Oberflächenschutz

• Kennzeichnungsanforderungen

• Art des Prüfzeugnisses

Dies reduziert technische Abweichungen zwischen Bestellung, Produktionsplan und Endprüfungsdokumenten.

Ausführungsstandards

Anwendung

Transferleitungen für Lagertanks für Tieftemperaturflüssigkeiten

ASTM A524 nahtlose Kohlenstoffstahlrohre können für Transferleitungen verwendet werden, die an Lagertanks für Tieftemperaturflüssigkeiten angeschlossen sind, wo die spezifizierte Auslegungstemperatur, der Auslegungsdruck, der Korrosionszuschlag und der anwendbare Rohrleitungsstandard den Bau aus Kohlenstoffstahl zulassen.

In dieser Anwendung transportiert das Rohr Prozessflüssigkeit zwischen dem Lagertank, der Pumpeneinheit, der Ventilbaugruppe und der nachgeschalteten Prozessausrüstung. Die nahtlose Konstruktion eliminiert die Längsnaht, während die feinkörnige, beruhigte Stahlstruktur die Formgebung und Schweißung während der Systemfertigung unterstützt.

Die endgültige Materialauswahl muss gegen die Mindestauslegungstemperatur und die Schlagprüfanforderungen des anwendbaren Ingenieurstandards bestätigt werden. ASTM A524 sollte nicht ohne eine vollständige Auslegungsprüfung für kryogene Anwendungen als geeignet angesehen werden.

Chemische Zusammensetzung

Mechanische Eigenschaften

Herstellung und Wärmebehandlung

Der Stahl muss vollständig beruhigt und nach dem Feinkornverfahren hergestellt sein. Er kann im Elektrolichtbogenofen, im Sauerstoffkonverter oder in einem anderen Verfahren hergestellt werden, das in der jeweils gültigen Ausgabe des Standards zugelassen ist.

Die Rohre können warmgewalzt oder kaltgezogen werden, vorbehaltlich größenabhängiger Herstellervorschriften. Nach der Formgebung müssen die Rohre auf über 845 °C erhitzt und an der Luft oder in der Kühlkammer eines Ofens mit kontrollierter Atmosphäre gekühlt werden.

Die typische Produktionssequenz umfasst:

Stahlherstellung und chemische Analyse
Brammenvorbereitung
Lochen
Warmwalzen oder Kaltziehen
Wärmebehandlung
Geraderichten
Endbearbeitung
Maßprüfung
Mechanische Prüfung
Hydrostatische oder zerstörungsfreie Prüfung
Oberflächenschutz
Kennzeichnung und Zertifizierung

Inspektion und Prüfung
