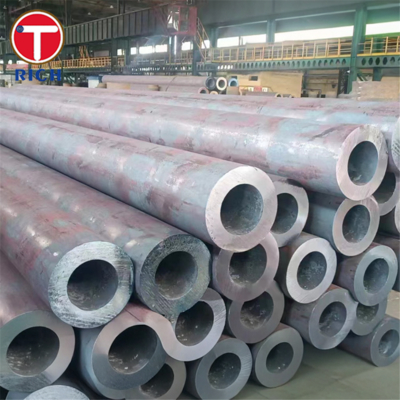

JIS G3460 STPL380 nahtloses Rohr aus Legierstahl für den Niedertemperaturdienst

Materialübersicht (Was ist dieses Produkt?)
Dies ist ein Niedertemperatur-Dienst-Kohlenstoffstahlrohr, das dem japanischen Industriestandard entspricht.JIS G3460, GradeSTPL380Es wird als entwederNahtlosoderElektrowiderstandsgeschweißt (ERW)und für Rohrleitungen bei Temperaturen von mindestens dem Gefrierpunkt ausgelegt ist.

Spezifikationen

• Standards: JIS G3460 Stahlrohre für den Niedertemperaturdienst.

• Zulassung: STPL380

• Herstellungsmethoden:

  • Schnittlos oder elektrisch gegen Widerstand geschweißt (ERW) mit Entfernung der Schweißperlen zur Aufrechterhaltung einer glatten Oberfläche, sofern nicht anders angegeben.

• Abmessungen

  • Außendurchmesser: ca.10.5 mm bis 660,4 mm(Nennwert 6A bis 650A oder 1/8B bis 26B)

  • Wandstärke: typischerweise Sch10 bis Sch160; Toleranzen ~±1% für OD und ±1,6 mm für WT

Chemische Zusammensetzung

Nachstehend sind die Höchstgrenzwerte für Schlüsselelemente (wt%) aufgeführt:

Mechanische Eigenschaften

Um einen breiteren Überblick zu erhalten, ist hier eine Tabelle, in derSTPL380mitSTPL450undSTPL690, alle unter JIS G3460, da es sich um die am engsten verknüpften Klassen in derselben Norm handelt:

Wesentliche Merkmale

• Niedertemperaturzähligkeit: Das STPL380 unterhält eine hohe Aufprallenergie (≥ 21 J bei 45 °C) und ist somit für kalte Umgebungen geeignet.

• Solides mechanisches Leistungsvermögen: Ausgeglichene Zugfestigkeit, Ausbeute und Dehnbarkeit sorgen für Langlebigkeit und Verflechtbarkeit unter rauen Bedingungen.

• Hergestellt für die Zuverlässigkeit: Wärmebehandlung (Normalisierung, Temperung oder Dämpfung + Temperung) zur Verbesserung der Kornstruktur und -festigkeit.

• Vielseitige Produktionsmöglichkeiten: Erhältlich sowohl in nahtlosem als auch in ERW-Formaten, um den unterschiedlichen Herstellungsbedürfnissen gerecht zu werden.

• Glatte Oberfläche: Oberflächenbehandlung zur Entfernung von Schweißperlen für nahtlose Flüssigkeitsdynamik und Spannungsverteilung.

• Feinkörnchen: Hergestellt aus abgetötetem Stahl, die Zähigkeit und Gleichförmigkeit verbessert.

Anwendbare Normen

• JIS G3460Japanische Industriestandard für Niedertemperaturrohren aus Kohlenstoffstahl.

• Äquivalente internationale Normen(ungefährliche Ausrichtung):

  • ASTM A333 Klasse 1 (Kohlenstoffklasse für niedrige Temperaturen)

  • EN 10216-4 P215NL

  • ISO 9329-3 PL21

  • Die Kommission kann die Kommission auffordern, die in den Artikeln 1 und 2 genannten Maßnahmen zu ergreifen.

Anwendungen

Allgemeine Domain: Flüssigkeitstransport bei niedrigen Temperaturen unter kalten und kryogenen Bedingungen.

Spezifische Anwendungsfälle:

• Öl- und Gasleitungenin kalten Regionen oder in Kryogenverarbeitungsbetrieben.

• LNG- und Kühlsysteme, für den Umgang mit flüssigen Gasen wie Stickstoff, Sauerstoff oder Erdgas.

• Chemische und petrochemische Anlagen, insbesondere in den Kühlservicebereichen.

• Energie und Kraftwerke, z. B. für Turbinen-Eingang/Ausgang oder Kühlwasserkreise.

• Marine und Schiffbau, in Kühlräumen oder Kühlräumen, die Temperaturen bis zum Gefrierpunkt ausgesetzt sind.
  Konzipiert zur Erhaltung der mechanischen Integrität in Umgebungen bei oder unter 45 °C und zur Gewährleistung eines reibungslosen Durchflusses und Korrosionsbeständigkeit.
