ASTM A1097 Stahlrohr für Gehäuse, Kohlenstoff, elektrisch-schweißverschweißt, für mechanische Zwecke

ASTM A1097 Stahlrohrgehäuse (Kohlenstoff) — Elektroschweißung (Lichtbogen) für mechanische Zwecke

Material

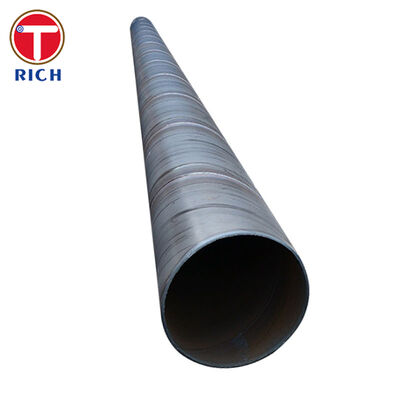

ASTM A1097/A1097M Gehäuserohr ist ein Rohrgehäuse/Ummantelungsrohr aus großem Kohlenstoffstahl hergestellt durch das elektroschweißverfahren (Lichtbogen) (EFW) mit gerader Naht oder Spiralschweißnaht Konstruktion. Es wird aus schweißbaren Kohlenstoff-/HSLA-Platten- oder Spulenmaterialien hergestellt, die durch die Norm zugelassen sind (z. B. ASTM A515/A516/A572/A36/A1011/A1018), ausgewählt, um den Festigkeits-, Schweißbarkeits- und Betriebsanforderungen des Projekts zu entsprechen.

Spezifikationen

• Standard / Typ: ASTM A1097/A1097M — Kohlenstoffstahl-Gehäuserohr, EFW (Lichtbogen) geschweißt

• Größenbereich: NPS 10 und größer (Außendurchmesser nach Käuferangabe)

• Wandstärke: ≥ 0,200 Zoll (5,1 mm) (andere Abmessungen können geliefert werden, wenn sie konform sind)

• Herstellung: EFW (Lichtbogen) geschweißt; Nähte sind Stumpfstöße mit vollständigen Durchschweißungen (längs oder spiralförmig)

• Länge: Wie in der Bestellung angegeben, ± 1/2 Zoll (± 13 mm) Toleranz

• Endbearbeitungsoptionen: Glatte Enden, abgeschrägte Enden oder ineinandergreifende Stoßenden (A1097 unterstützt)

  • Fasenwinkel: 30° +5° / -0°

• Abmessungs-/Geometriekontrollen (gemäß A1097):

  • Gewicht: jede Länge nicht mehr als 5 % unter theoretischem Gewicht

  • AD (Umfang): ≤ ±1% des angegebenen AD oder ≤ ±3/4 Zoll (19 mm) Umfang (je nachdem, was kleiner ist)

  • Rundheit: ≤ 1% Abweichung in einer Ebene

  • Geradheit: max. Abweichung 0,1 % der Rohrlänge

  • Dicke: ≥ 87,5% des Nennwerts an jedem Punkt; ≤ 112,5% es sei denn, der Käufer genehmigt

• Typische Qualitätsprüfung (A1097): ein Zugversuch an einem reduzierten Abschnitt pro Los von 1000 ft [300 m] (oder Bruchteil) für jeden Durchmesser/jede Dicke

• Optional (projektbasiert): UT/RT-Schweißnahtprüfung, Dimensionsmapping, Zeugen Dritter, Schutzbeschichtungen (FBE / 3LPE / Epoxidharz / Bitumenumwicklung), Fasenschützer, ID/AD-Reinigung.

Hauptmerkmale

• Speziell für Gehäuse/Ummantelung entwickelt in grabenlosem und unterirdischem Arbeiten (Bohren, Tunnelbau, offener Graben).

• EFW-Volldurchschweißungsdesign unterstützt robuste mechanische Leistung und zuverlässige Verbindungsfestigkeit.

• Große Durchmesser (NPS 10+) mit kontrollierter Rundheit/Geradheit für leichteres Aufbocken, Ausrichten und Installieren.

• Mehrere Endlösungen (glatt / abgeschrägt / ineinandergreifender Stoß) passend zu Feldschweiß- oder Aufbocksanforderungen.

Unsere Vorteile

1) „Hält die Schweißnaht beim Aufbocken/Zurückziehen?“
Ja. ASTM A1097 erfordert eine EFW-Konstruktion mit vollständigen Durchschweißungen und behandelt die Qualifizierung des Schweißverfahrens (AWS D1.1 oder vom Käufer akzeptierter Code) und bietet so eine solide Grundlage für anspruchsvolle Installationslasten.

2) „Wie kontrollieren Sie Rundheit und Geradheit, damit sich das Rohr nicht verklemmt?“
A1097 definiert klare Geometriegrenzen für AD-Abweichung, Rundheit und Geradheit—entscheidend für das reibungslose Einführen und die Reduzierung der Reibung beim Bohren/Tunnelbau. Wir fertigen und prüfen, um diese Toleranzen zu erfüllen (oder projektbezogen zu verschärfen).

3) „Können Sie Enden liefern, die unseren Anforderungen an das Schweißen oder Ineinandergreifen vor Ort entsprechen?“
Ja—A1097 erlaubt glatte, abgeschrägte oder ineinandergreifende Stoßenden, einschließlich definierter Anforderungen an den Fasenwinkel.

4) „Was ist mit Beschädigungen der Beschichtung und Korrosion während HDD oder in aggressivem Erdreich?“
Wir bieten Beschichtungsoptionen an, die auf die Abriebfestigkeit des Bodens und die Installationsmethode abgestimmt sind. Branchenrichtlinien heben hervor, dass die Leistung von Gehäuse/Beschichtung von der Auswahl der Beschichtung und den Installationsparametern abhängt—daher passen wir Systeme (FBE/3LPE/Epoxidharz usw.) an die Querungsbedingungen und den Handhabungsplan an.

5) „Welche Prüfnachweise erhalten wir?“
Wir unterstützen Werkstoffprüfungsdokumentation, chargenbasierte mechanische Schweißprüfungen gemäß A1097 und optionale ZfP-Pläne (UT/RT), wenn das Projekt eine erhöhte Sicherheit für die Nahtintegrität erfordert.

Chemische Zusammensetzung

Mechanische Eigenschaften

Anwendbare Normen

ASTM

• ASTM A1097/A1097M — Stahlrohrgehäuse, Kohlenstoff, Elektroschweißung (Lichtbogen) (NPS 10 und größer)

• Zugehörig (Projektalternativen): ASTM A139 (EFW-Rohr), ASTM A252 (Rohrpfähle/Gehäuse), ASTM A671/A672 (EFW-Rohr aus PV-Platte)

EN

• EN 10219 (kaltgeformte geschweißte Stahlhohlprofile) — häufig verwendet für strukturelle/mechanische Gehäuseanwendungen

• EN 10217-1 (geschweißte Stahlrohre für Druckzwecke) — wenn eine Druckklassifizierung erforderlich ist

• EN ISO 3183 (Rohrleitungsrohr) — wenn eine Rohrleitungs-/Leitungsrohr-Äquivalenz angefordert wird

GOST

• GOST 20295 (geschweißte Stahlrohre für Hauptrohrleitungen)

• GOST 10704 / GOST 10705 (elektrogeschweißte Stahlrohre)

JIS

• JIS G3452 (Kohlenstoffstahlrohre für gewöhnliche Rohrleitungen)

• JIS G3454 (Kohlenstoffstahlrohre für Druckzwecke)

• JIS G3444 (strukturelle Hohlprofile)

GB

• GB/T 9711 (Rohrleitungsrohr)

• GB/T 3091 (geschweißtes Stahlrohr für die Lieferung von Flüssigkeiten mit niedrigem Druck)

• GB/T 13793 (längsgeschweißtes Stahlrohr)

Anwendungsbereiche

Allgemein: grabenlose Bauweise, Schutz unterirdischer Versorgungsleitungen, strukturelle/mechanische Hülsen und Installationsunterstützung, wo ein Trägerrohr mechanischen Schutz benötigt.

Typisch „wo es verwendet wird“ innerhalb dieser Bereiche

• Horizontales Untergrundbohren / HDD: Gehäuse/Ummantelung zum Schutz von Trägerleitungen und zur Stabilisierung von Querungen

• Tunnelbau / Rohrvortrieb / Bohren mit Schneckenbohrer: Gehäuserohr als das vorgetriebene Element oder Schutzhülle

• Querungen mit offenem Graben: Ummantelungshülsen für Straßen-/Schienen-/Versorgungsleitungs-Korridore

• Mechanische Projekte: dickwandige Hülsen, struktureller Schutz, vorgefertigte Gehäuse, bei denen große AD und robuste Schweißnähte erforderlich sind
