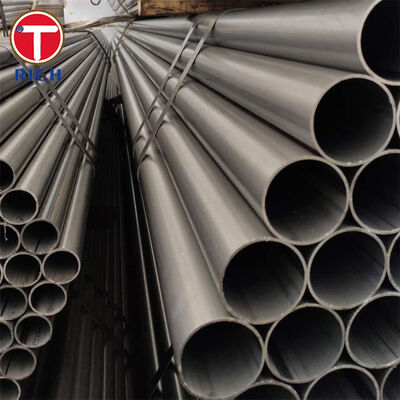

GB/T 13793 Längsgeschweißtes elektrisches Widerstandsrohr in 10#, 15#, 20#, Q235B und Q345B

GB/T 13793 Längsrohr mit geschweißtem elektrischem Widerstand (ERW) ist ein gerade geschweißtes Rohr aus Kohlenstoffstahl für den Strukturdienst und den allgemeinen Flüssigkeitstransport.Die Norm betrifft elektrisch geschweißte Stahlrohrläufe mit einem Außendurchmesser von bis zu 711 mm, und wird häufig ausgewählt, wenn Käufer eine stabile Dimensionskontrolle, eine effiziente Produktion benötigen,und eine breite Materialpalette von kohlenstoffarmen Qualitätsstählen wie 10#/15#/20# bis hin zu Strukturstufen wie Q235B und Q345B. GB/T 13793-2016 ist der aktuelle GB-Produktstandard für diese Rohrkategorie.

Spezifikationen

Hauptmerkmale

1. Gerade-Nass-ERW-Konstruktion für effiziente Rundheit und Dimensionskonsistenz.HF-ERW ist im Vergleich zu vielen anderen geschweißten Rohrrouten für einen geringeren Wärmezufuhr, eine hohe Produktivität und eine gute Maßgenauigkeit bekannt.
2. Breite Festigkeitsfenster von einer leichten zu einer höheren Belastung.
   • Q235B: Ertragsstärke beginnt bei235 MPamit einer Dicke von ≤ 16 mm, mit Zugfestigkeit370 bis 500 MPa.
   • Q345B: Ertragsstärke beginnt bei345 MPamit einer Dicke von ≤ 16 mm, mit Zugfestigkeit470 bis 630 MPa.
3. Gutes Verhalten bei der Herstellung von kohlenstoffarmen Produkten.
   • 10#: C00,07-0,13%, gute Formbarkeit und Schweißfähigkeit.
   • 15#: C00,12-0,18%, gute Schweißfähigkeit bei etwas höherer Festigkeit als 10 °C.
   • 20#: C00,17-0,23%, ausgewogene Festigkeit und Zähigkeit, die üblicherweise für mechanische Teile und mittelschwere Rohrdienste verwendet werden.
4. Anwendbar sowohl für Strukturanwendungen als auch für allgemeine Niederdruckflüssigkeitsanwendungen.GB/T 13793 deckt ausdrücklich die Verwendung für Strukturen ab und kann auch für allgemeine Schweißrohre zum Flüssigkeitstransport verwendet werden.

Unsere Vorteile

1) Wie kontrollieren wir die Zuverlässigkeit der ERW-Schweißnaht?

Für professionelle Käufer ist die Schweißnaht immer das Hauptanliegen.Deshalb muss sich die praktische Qualitätskontrolle auf die Integrität der Nähte konzentrieren.Der Vorteil besteht darin, dass wir die Nähqualität als separates Kontrollelement behandeln: Online-Schweißüberwachung, Dimensionsaufsicht rund um die Nähzone,und optionale NDT / hydrostatische Verifizierung gemäß den Anforderungen des ProjektsIndustriequellen identifizieren konsequent Nahtintegritätsbeurteilung, hydrostatische Prüfung und Risserkennungsinspektion als die wichtigsten Kontrollen für die Qualität von Rohren für ERW.

2) Wie lassen sich die Installationsprobleme, die durch die Abmessungsvariation entstehen, verringern?

Die Abmessungstoleranz beeinflusst unmittelbar die Installationsgenauigkeit, die Schweißwirksamkeit, dieund nachgelagerte BearbeitungUnser Vorteil ist die stabile Formkontrolle von OD, Wand, Ovalität und Geradenheit, mit bestellbasierten Inspektionsunterlagen und Werkzeugzertifikaten, die an jede Charge gebunden sind.Die Branchenleitlinien zur Auswahl von ERW-Toleranzen betonen, dass die Maßgenauigkeit einer der Hauptgründe ist, warum Ingenieure ERW-Produkte wählen..

3) Wie verhindern wir das Risiko der Ersetzung von Klassen in 10#/15#/20#/Q235B/Q345B?

Ein weiteres häufiges Beschaffungsproblem besteht darin, ein Rohr zu erhalten, das den Größenanforderungen entspricht, aber nicht der vorgesehenen Chemie- oder Festigkeitsklasse entspricht.Unser Vorteil ist die Rückverfolgbarkeit von Rohband oder Spirale bis zum fertigen Rohr, wobei die Materialnorm an die Stahlfamilie angepasst ist: GB/T 699 für 10#/15#/20#, GB/T 700 für Q235B und GB/T 1591/Marktpraxis für Q345.Dies ist besonders wichtig, da Q345B auf dem Markt weithin bekannt ist., während das neuere System GB/T 1591 Q355B in vielen Strukturanwendungen als aktuelle Ersatzroute verwendet.

Durchführungsvorschriften

Anwendungsbereich

Produktfokus: geschweißtes Stahlrohr für Stahlbaukolonnen und -befestigungsmittel.
Dies ist eine praktische Anwendung für Q235B und Q345B Längsrohr ERW, wo kontrollierte Geradheit, zuverlässige Schweißnahtqualität,und eine stabile Dimensionskonstanz sind wichtiger als eine hochwertige LegierungGB/T 13793 ist ausdrücklich für mechanische und bauliche Anwendungen bestimmt.

Chemische Zusammensetzung

Hinweis:10#, 15#, 20# basieren auf GB/T 699-Graddaten; Q235B basiert auf GB/T 700-Daten; Q345B folgt auf ältere Markt-/gemeinsame Referenzdaten, die mit der Bezeichnung der GB/T 1591er-Ära verbunden sind.Q345B wird in der aktuellen Praxis in neueren GB/T 1591 Ausgaben weitgehend auf Q355B abgegrenzt.

*Q345B ist eine alte Bezeichnung, die im Handel und in der früheren GB/T 1591 Praxis weit verbreitet ist; aktuelle nationale Strukturaktualisierungen beziehen sich häufig stattdessen auf Q355B.

Mechanische Eigenschaften

Hinweis:Die nachstehenden mechanischen Werte sind Referenzwerte der zugehörigen Werkstoffnormen und keine Garantie für eine einzige Werte für jede Rohrgröße.Die tatsächliche Annahme von Rohren sollte der Bestellung folgen, Größenbereich und GB/T 13793 Prüfbestimmungen.
