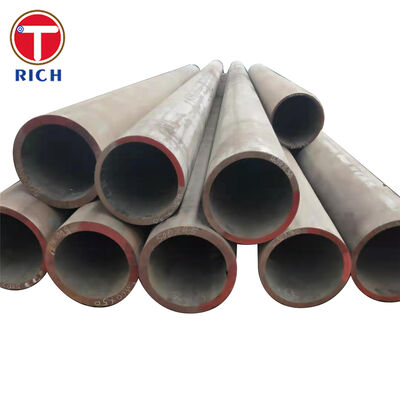

GB/T 34105 Nahtlose Stahlrohre für Meereskonstruktionen

Nahtlose Stahlrohre GB/T 34105 sind für tragende Offshore- und Schiffbaukonstruktionen konzipiert, die kontrollierte Festigkeit, Zähigkeit bei niedrigen Temperaturen, Schweißbarkeit und konsistente Maßhaltigkeit erfordern.

Die Rohre eignen sich für die Herstellung von Bauteilen, die Wellenbelastungen, Vibrationen, Stößen, zyklischer Beanspruchung und Meeresumgebungen mit niedrigen Temperaturen ausgesetzt sind. Die verfügbaren Festigkeitsklassen reichen von Q245H bis Q690H, wobei die Qualitätsklassen entsprechend der angegebenen Charpy-Schlagtesttemperatur ausgewählt werden.

Die Produktion kann Warmwalzen, Wärmebehandlung, Richten, Ultraschallprüfung, Maßprüfung, Zugprüfung und Schlagprüfung umfassen. Güteklasse, Güteklasse, Abmessungen, Lieferzustand, Prüfumfang und Zertifizierungsanforderungen sollten in der Bestellung bestätigt werden.

Spezifikationen

Abmessungen außerhalb des angegebenen Produktionsbereichs sollten anhand der ausgewählten Sorte, Wandstärke, Wärmebehandlungsroute, Prüfhäufigkeit und Mindestbestellmenge überprüft werden.

Hauptmerkmale

Kontrollierte Streckgrenze

Die Sortenbezeichnung gibt das nominale Mindeststreckgrenzeniveau an. Die Norm umfasst Baustahlsorten mit einer Mindeststreckgrenze von etwa 245 MPa bis 690 MPa und ermöglicht es den Ingenieuren, strukturelle Kapazität, Rohrgewicht, Schweißbarkeit und Herstellungskosten in Einklang zu bringen.

Schlagzähigkeit bei niedrigen Temperaturen

Zur Unterscheidung von Schlagprüfungsanforderungen werden Qualitätsklassensuffixe verwendet. Abhängig von der ausgewählten Sorte und Klasse kann die Charpy-V-Kerbprüfung bei Temperaturen wie 20 °C, 0 °C, –20 °C, –40 °C oder –60 °C spezifiziert werden.

Bei Offshore-Projekten muss daher die Güteklasse zusammen mit der Güteklasse angegeben werden. Die Bestellung von „Q345H“ ohne Schlagzähigkeitsklasse reicht für den Nachweis der Tieftemperaturtauglichkeit nicht aus.

Nahtlose strukturelle Integrität

Durch den nahtlosen Fertigungsweg wird eine Längsschweißnaht vermieden. Dies sorgt für eine gleichmäßige Umfangsgeometrie und macht das Rohr für Strukturelemente geeignet, die Biegung, axialer Belastung, Torsion, Vibration und multidirektionaler Ermüdungsbelastung ausgesetzt sind.

Schweißbarkeitskontrolle

Um die angegebene Festigkeit und Zähigkeit zu erreichen, werden kohlenstoffarme und mikrolegierte Zusammensetzungen verwendet. Kohlenstoffäquivalent, Produktdicke, Wärmeeintrag, Vorwärmtemperatur, Auswahl der Verbrauchsmaterialien und Verfahren nach dem Schweißen sollten vor der Fertigung überprüft werden.

Rückverfolgbare mechanische Leistung

Jede Produktionswärme kann mit chemischen Analysen und mechanischen Testaufzeichnungen verknüpft werden. Bei kritischen Offshore-Projekten können die Rückverfolgbarkeit der Wärmenummer, die rohrweise Identifizierung, Ultraschallprüfprotokolle und Prüfzertifikate in das Dokumentationspaket aufgenommen werden.

Unsere Vorteile

1. Überprüfung der Güteklasse und Schlagfestigkeitsklasse vor der Produktion

Ein häufiges Beschaffungsrisiko besteht darin, nur die Festigkeitsklasse anzugeben und dabei die erforderliche Charpy-Schlagtemperatur wegzulassen.

Vor der Produktion überprüfen wir:

• Auslegungstemperatur

• Erforderliche Qualitätsklasse

• Rohrwandstärke

• Wärmebehandlungszustand

• Charpy-Testtemperatur

• Minimale absorbierte Energie

• Anforderungen des Projekts oder der Klassifikationsgesellschaft

Dies verhindert die Lieferung eines Rohrs, das die Zugfestigkeitsanforderungen bei Raumtemperatur erfüllt, jedoch nicht die Anforderungen des Projekts an die Tieftemperaturzähigkeit erfüllt.

2. Anpassung von Wandstärke und Wärmebehandlung

Die mechanischen Eigenschaften, insbesondere Streckgrenze und Zähigkeit, können je nach Wandstärke und Lieferzustand variieren.

Wir passen den Herstellungsweg an die bestellte Sorte an:

• Normalisieren für stabile Mikrostruktur und Zähigkeit

• Bei Bedarf normalisieren und temperieren

• Abschrecken und Anlassen für höherfeste Güten

• Kontrollierte Kühlung für gleichbleibende Eigenschaften durch die Wand

• Repräsentative mechanische Prüfung anhand des vereinbarten Prüfloses

Das endgültige Mühlenzertifikat gibt den tatsächlichen Wärmebehandlungszustand und die gemeldeten Testergebnisse an.

3. Projektdokumentation und Rückverfolgbarkeit

Offshore-Hersteller benötigen oft mehr als ein grundlegendes kommerzielles Zertifikat.

Die verfügbare Dokumentation kann Folgendes umfassen:

• Prüfzertifikat

• Wärmeanalyse

• Produktanalyse, sofern angegeben

• Zugversuchsbericht

• Charpy-Schlagtestbericht

• Ultraschallprüfbericht

• Maßkontrollbericht

• Wärmebehandlungsprotokoll

• Tubenmarkierung und Packliste

• Bestätigung der Inspektion durch Dritte

• Materialrückverfolgbarkeitsliste

Dokumentationsanforderungen sollten in der Angebotsphase angegeben werden, um sicherzustellen, dass Tests und Aufzeichnungen im Produktionsplan enthalten sind.

Ausführungsstandards

Spezifische Anwendung

Beinverstrebung der Offshore-Plattform

Nahtlose Rohre GB/T 34105 können zur Herstellung von rohrförmigen Diagonalverstrebungen für Stützstrukturen von Offshore-Plattformen verwendet werden.

Die Aussteifungselemente übertragen Axial-, Biege- und zyklische Lasten, die erzeugt werden durch:

• Wellenaktion

• Windbelastung

• Plattformvibration

• Gerätebetrieb

• Installationslasten

• Wiederholte Umweltbelastung

Für diese Anwendung sollte der Käufer die erforderliche Güteklasse, Qualitätsklasse, Auslegungstemperatur, Abmessungen, Korrosionszugabe, Schweißverfahren, Ultraschallprüfniveau, Beschichtungssystem und Anforderungen an die Inspektion durch Dritte angeben.

Chemische Zusammensetzung

Die folgende Tabelle bietet eine praktische Beschaffungsreferenz für fünf häufig angegebene Festigkeitsstufen. Die endgültige Abnahme muss auf der bestellten Sorte, der Qualitätsklasse, der Produktdicke, der Schmelzanalyse, der anwendbaren Tabelle in GB/T 34105-2017 und dem Werksinspektionszertifikat basieren.

Werte sind Massenanteile in Prozent.

Mechanische Eigenschaften

Anleitung zu Qualitätsklassen und Schlagprüfungen

Inspektion und Prüfung

Je nach Auftrag und Qualität kann die Prüfung Folgendes umfassen:

• Wärmechemische Analyse

• Chemische Produktanalyse

• Zugversuch

• Kerbschlagbiegeversuch nach Charpy

• Gegebenenfalls Abflachungs- oder Biegetests

• Ultraschallprüfung

• Visuelle Oberflächeninspektion

• Messung des Außendurchmessers

• Wandstärkenmessung

• Längen- und Geradheitsprüfung

• Inspektion beenden

• Markierungsüberprüfung

• Inspektion durch Dritte

In der Anfrage sollten das Ultraschallprüfniveau, die Prüfhäufigkeit, die Akzeptanzkriterien und die Art des Prüfdokuments angegeben werden.

Bestellinformationen

Eine vollständige Anfrage sollte Folgendes umfassen:

• Standard: GB/T 34105-2017

• Stahlsorte und Qualitätsklasse

• Außendurchmesser

• Wandstärke

• Länge

• Menge oder Gesamtgewicht

• Lieferzustand

• Auslegungstemperatur

• Charpy-Testtemperatur und absorbierte Energie

• Maßtoleranzanforderungen

• Anforderungen an die Geradheit

• Anforderungen an die Ultraschallprüfung

• Vorbereitung beenden

• Oberflächenschutz oder Beschichtung

• Art des Inspektionsdokuments

• Inspektion durch Dritte oder eine Klassifikationsgesellschaft

• Kennzeichnungs- und Verpackungsanforderungen

Die korrekte Definition dieser Parameter ist von entscheidender Bedeutung, da sich nominell ähnliche Offshore-Strukturrohre in Bezug auf Kältezähigkeit, Schweißbarkeit, Maßhaltigkeit, Prüfumfang und Dokumentation erheblich unterscheiden können.
