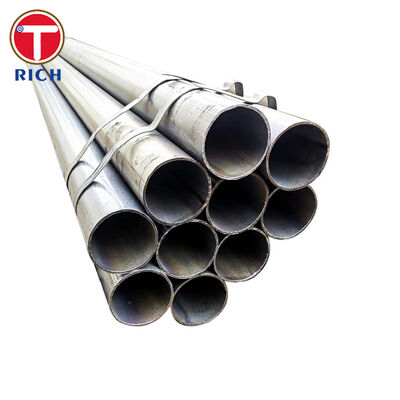

ASTM A135 elektrisch widerstandsgeschweißtes Stahlrohr für den Flüssigkeitstransport

Elektrowiderstandsgeschweißte Stahlrohre nach ASTM A135 werden aus flachgewalztem Kohlenstoffstahl durch Hochfrequenz-Elektrowiderstands- oder Elektroinduktionsschweißen ohne Zugabe von Zusatzwerkstoff hergestellt. Es ist für die Förderung von Wasser, Gas, Dampf, Druckluft und anderen kompatiblen Flüssigkeiten in industriellen und gewerblichen Rohrleitungssystemen vorgesehen.

Die ASTM A135/A135M-Spezifikation enthält zwei Materialklassen: Klasse A und Klasse B. Klasse A bietet eine bessere Eignung für Biege-, Wickel- und Bördelvorgänge, während Klasse B eine höhere Mindeststreckgrenze und Zugfestigkeit bietet. Schweißnähte der Güteklasse B müssen wärmebehandelt oder bearbeitet werden, damit kein ungehärteter Martensit im Schweißbereich zurückbleibt.

ASTM A135 deckt im Allgemeinen Rohre von NPS 2 bis NPS 30 mit nominalen durchschnittlichen Wandstärken von bis zu 12,70 mm ab. Es deckt auch ausgewählte dünnwandige Rohre von NPS 3/4 bis NPS 5 ab. Nicht standardmäßige Abmessungen können geliefert werden, wenn alle anderen Spezifikationsanforderungen erfüllt sind.

Spezifikationen

Die tatsächliche Größenverfügbarkeit sollte anhand des ausgewählten Rohrplans, der Fertigungsroute, der Endausführung und der Projektmenge bestätigt werden.

Hauptmerkmale

Kontrollierte ERW-Schweißintegrität

Die Längsnaht wird durch elektrische Widerstands- oder Elektroinduktionserwärmung und Druck ohne Zusatz von Zusatzwerkstoff gebildet. Dies erzeugt eine schmale, durchgehende Schweißzone und unterstützt eine konsistente Großserienproduktion.

Für ASTM A135 Grade B muss der Schweißbereich wärmebehandelt oder anderweitig bearbeitet werden, damit kein ungehärteter Martensit zurückbleibt. Diese Anforderung verringert das Risiko einer lokal harten und spröden Schweißnahtstruktur.

Definierte Stärkestufen

ASTM A135 Grade A hat eine Mindeststreckgrenze von 205 MPa und eine Mindestzugfestigkeit von 330 MPa. Klasse B erhöht diese Mindestwerte auf 240 MPa bzw. 415 MPa.

Eignung für die Fertigung

Klasse A ist die ASTM A135-Klasse, die speziell als zum Bördeln und Biegen geeignet identifiziert wurde. Bei der Sortenauswahl sollte daher nicht nur der Betriebsdruck, sondern auch der erforderliche Herstellungsprozess berücksichtigt werden. Klasse B sollte nicht automatisch ersetzt werden, wenn starkes Biegen oder Flanschformen erforderlich ist.

Druck-Leckage-Überprüfung

Jede Produktionslänge kann der von der Norm geforderten hydrostatischen Prüfung unterzogen werden. Für bestimmte Schedule 10-Größen kann alternativ eine zerstörungsfreie elektrische Prüfung akzeptiert werden, wenn die Spezifikation dies zulässt und mit dem Käufer einverstanden ist.

Wenn die hydrostatische Prüfung durch eine zugelassene NDE-Methode ersetzt wird, müssen der Prüfweg und die Produktkennzeichnung in den Kaufunterlagen klar angegeben werden.

Dimensionskompatibilität

Außendurchmesser und geplante Wandstärken werden normalerweise gemäß den Rohrabmessungen ASME B36.10M ausgewählt. Dies ermöglicht die Kompatibilität mit Standardanschlüssen, Kupplungen, Nuten, Halterungen und Ventilen, die für NPS-Rohrleitungssysteme entwickelt wurden.

Unsere technischen Vorteile

1. Verifizierter Schweißnahtzustand für Klasse B

Ein häufiges Problem bei der Beschaffung besteht darin, ob Rohre der Güteklasse B lediglich im geschweißten Zustand ohne ausreichende Kontrolle der Wärmeeinflusszone geliefert wurden.

In unserem Produktionsweg werden die Schweißnahtbehandlungsparameter pro Produktionslos erfasst. Material der Güteklasse B wird verarbeitet, um zu verhindern, dass ungehärteter Martensit im Schweißbereich verbleibt. Auf Anfrage können unterstützende Aufzeichnungen Schweißbehandlungseinstellungen, metallografische Überprüfung, Härtekartierung und NDE-Ergebnisse umfassen.

2. Rückverfolgbarer Druckteststatus

Käufer erhalten häufig Angebote mit der Angabe „geprüft“, ohne anzugeben, ob das Rohr hydrostatisch geprüft oder mit einer alternativen elektrischen Methode untersucht wurde.

Jedes Angebot und Mühlenzertifikat kann Folgendes identifizieren:

• Die verwendete Inspektionsmethode

• Der anwendbare Prüfdruck oder das NDE-Verfahren

• Das Testdatum und die Produktionscharge

• Ob die hydrostatische Prüfung durch eine zugelassene Alternative ersetzt wurde

• Eventuell erforderliche „NH“- oder gleichwertige Prüfstatuskennzeichnung

Dies vermeidet Unklarheiten bei der Dokumentenprüfung, der Inspektion vor Ort und der Endabnahme.

3. Qualitäts- und Fertigungsprüfung vor der Produktion

Klasse B weist eine höhere Festigkeit auf, ist jedoch nicht automatisch die richtige Wahl für jede gefertigte Rohrleitungsbaugruppe. ASTM A135 identifiziert ausdrücklich Klasse A als geeignet zum Bördeln und Biegen.

Vor der Produktion kann die Bestellung überprüft werden anhand:

• Erforderliches Betriebsmedium

• Auslegungsdruck und -temperatur

• Anforderungen zum Gewindeschneiden, Nuten, Biegen oder Bördeln

• Erforderliche Oberflächenbeschichtung

• Anwendbare Beschläge und Verbindungssystem

• Hydrostatischer oder NDE-Abnahmeweg

Diese Überprüfung verringert das Risiko, eine höherfeste Sorte zu kaufen, die für den beabsichtigten Umformvorgang ungeeignet ist.

Ausführungsstandards

Gleichwertige Standards dürfen nicht automatisch als austauschbar angesehen werden. Materialqualität, Chemie, Festigkeit, Abmessungen, Tests, Beschichtung und Zertifizierung müssen vor dem Austausch überprüft werden.

Spezifische Anwendung: Abzweigleitungen für Feuersprinkler

Eine spezifische Anwendung ist ein schwarzes ERW-Rohr gemäß Schedule 10 ASTM A135 Grade B, das als Abzweigleitung in einem Nassrohr-Feuersprinklersystem verwendet wird.

Bei dieser Anwendung verteilt das Rohr unter Druck stehendes Wasser von der Querleitung zu einzelnen Sprinklerköpfen. Klasse B bietet eine Mindeststreckgrenze von 240 MPa und eine Mindestzugfestigkeit von 415 MPa, während die leichtere Wand nach Schedule 10 das installierte Rohrgewicht im Vergleich zu schwereren Konfigurationen nach Schedule 40 reduzieren kann.

Der endgültige Systementwurf muss weiterhin den geltenden Brandschutzbestimmungen, der hydraulischen Berechnung, den Auflistungsanforderungen, dem Kupplungssystem, den Korrosionszuschlägen und der Genehmigung der örtlichen Behörden entsprechen. Die ASTM-Materialkonformität allein begründet noch keine Systemzulassung.

Chemische Zusammensetzung

ASTM A135 selbst enthält nur Klasse A und Klasse B. Die zusätzlichen Zeilen unten sind Bezugsqualitäten für die Beschaffung, die häufig in internationalen Flüssigkeitsrohrprojekten verglichen werden. Sie dürfen nicht als ASTM A135 zertifiziert oder gekennzeichnet sein, es sei denn, sie erfüllen unabhängig alle ASTM A135-Anforderungen.

Sofern nicht anders angegeben, werden Maximalwerte angezeigt.

ASTM A53 Typ E Klassen A und B können Kupfer, Nickel, Chrom, Molybdän und Vanadium zusätzlich einschränken, wenn diese Elemente absichtlich hinzugefügt werden oder als Restelemente vorhanden sind.

Mechanische Eigenschaften

Die folgenden Werte sind Mindestanforderungen bei Raumtemperatur, sofern kein Bereich angegeben ist.

Die ASTM A135-Dehnung für dünnwandigere Streifenproben wird anhand der angegebenen Wandstärke berechnet und nicht durch einen universellen Prozentsatz dargestellt. Aus der gemeldeten Dehnung sollten daher die Probenausrichtung, der Probentyp, die Messlänge und die tatsächliche Wandstärke hervorgehen.

Inspektion und Prüfung

Ein vollständiger ASTM A135-Inspektionsplan kann Folgendes umfassen:
