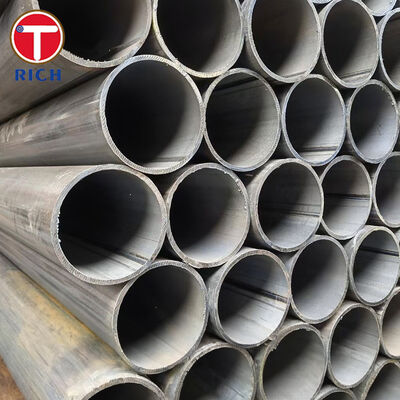

ASTM A587 Schweißrohr aus kohlenstoffarmem Stahl mit elektrischer Widerstandsschweißung für die chemische Industrie

ASTM A587 Schweißrohr aus kohlenstoffarmem Stahl mit elektrischer Widerstandsschweißung wird speziell für Prozessrohrleitungsanwendungen in der chemischen Industrie hergestellt, wo eine zuverlässige Schweißnahtintegrität, gute Duktilität, Flanschbarkeit und Biegeverhalten mit engem Radius erforderlich sind.

ASTM A587/A587M deckt ERW-Rohre aus kohlenstoffarmem Stahl von NPS 1/2 [DN 15] bis NPS 10 [DN 250] sowie spezifizierte zusätzliche Größen ab. Der Stahl ist aluminiumberuhigter kohlenstoffarmer Stahl und das Rohr wird nach dem Schweißen normalgeglüht. Kaltgezogene Rohre werden nach dem letzten Kaltziehvorgang normalgeglüht.

Ein wesentlicher Unterschied zwischen ASTM A587 und allgemeinen Schweißrohrspezifikationen ist die Betonung der Umformleistung. Rohre, die nach dieser Norm geliefert werden, sind für schwere Flanschvorgänge in allen abgedeckten Größen und für Biegevorgänge mit engem Radius bis NPS 4 [DN 100] ausgelegt.

Spezifikationen

Hauptmerkmale

Hohe Umformbarkeit für gefertigte Prozessleitungen

ASTM A587-Rohre sind für Anwendungen konzipiert, die erheblich mehr Umformung erfordern als herkömmliche gerade Prozessrohrleitungen.

Das Material muss geeignet sein für:

• Schwere Flanschumformvorgänge über den abgedeckten Größenbereich

• Biegung mit engem Radius bis NPS 4 [DN 100]

• Kaltabflachung ohne unannehmbare Rissbildung oder Schweißnahtbruch

• Rückabflachung zur Beurteilung der Schweißnahtintegrität

Diese Kombination ist besonders relevant, wenn die fertige Prozessleitung geformte Enden, kompakte Bögen oder gefertigte Verbindungen enthält.

Kontrollierte kohlenstoffarme Chemie

ASTM A587 begrenzt den Kohlenstoffgehalt auf maximal 0,15 %.

Der kontrollierte Kohlenstoffgehalt unterstützt die Duktilität, die für Biege- und Flanschvorgänge erforderlich ist, und reduziert gleichzeitig das Risiko übermäßiger Härte, die mit Umformung und Schweißen verbunden ist.

Mangan wird zwischen 0,27 % und 0,63 % kontrolliert, während Phosphor und Schwefel jeweils auf maximal 0,035 % begrenzt sind.

Aluminiumberuhigter Stahl

Der Stahl ist aluminiumberuhigt, wobei Aluminium zwischen 0,020 % und 0,100 % spezifiziert ist.

Die kontrollierte Desoxidation trägt zu einer gleichmäßigen Stahlqualität bei und sorgt für die gleichmäßigen Umformeigenschaften, die für die Fertigung von Prozessrohren erforderlich sind.

Obligatorische Normalglühung

Nach der ERW-Herstellung normalgeglühte Rohre werden oberhalb der oberen kritischen Umwandlungstemperatur normalgeglüht.

Bei kaltgezogenen Rohren erfolgt die Normalglühung nach dem letzten Kaltziehvorgang.

Die Normalglühung reduziert die während des Schweißens und Umformens entstandenen metallurgischen Unterschiede und erzeugt eine gleichmäßigere Mikrostruktur im Rohr.

Definierte mechanische Leistung

Das fertige Rohr muss die folgenden minimalen Zuganforderungen erfüllen:

• Zugfestigkeit: 330 MPa Minimum

• Streckgrenze: 205 MPa Minimum

• Dehnung in 50 mm: 40 % Minimum

Die relativ hohe Mindestdehnungsanforderung ist besonders wichtig für geflanschte und gebogene chemische Prozessrohrleitungen.

Unsere Vorteile

Kontrollierte ERW-Schweißnahtintegrität

Eines der Hauptbeschaffungsanliegen für ERW-Rohre für chemische Prozesse ist, ob die Längsnaht nachfolgendes Biegen und Flanschformen ohne Rissbildung übersteht.

Die Produktionskontrolle konzentriert sich daher nicht nur auf das äußere Erscheinungsbild der Schweißnaht, sondern auch auf den metallurgischen und mechanischen Zustand der gesamten Schweißzone.

Die ASTM A587-Prüfung kann umfassen:

• Abflammungsprüfung

• Rückabflammungsprüfung

• Flanschprüfung

• Wirbelstromprüfung

• Ultraschallprüfung

• Magnetflussleckageprüfung

Diese Prüfungen verifizieren die Schweißnahtkontinuität, bevor das Rohr in die nachfolgende Fertigung gelangt.

Umformleistung vor Lieferung geprüft

Hersteller von Chemieanlagen führen häufig Biege-, Endform- und Flanschformvorgänge durch, nachdem sie das Rohr erhalten haben.

Aus diesem Grund ist eine reine Maßprüfung nicht ausreichend.

ASTM A587-Rohre werden speziell für schwere Umformanwendungen hergestellt. Der normalgeglühte Materialzustand, der kontrollierte Kohlenstoffgehalt, die Mindestdehnung von 40 % und Umformprüfungen bieten eine definierte technische Grundlage zur Beurteilung, ob das Rohr für die nachfolgende Fertigung geeignet ist.

Für Projekte mit besonders kleinen Biegeradien oder speziellen Flanschgeometrien können repräsentative Produktionsmuster auch anhand der Umformungsanforderungen des Kunden an das Fertigteil bewertet werden.

Rückverfolgbare Wärme-, Maß- und Prüfergebnisse

Schwankungen zwischen Produktionschargen können Probleme beim automatischen Biegen, Schweißen oder der Montage von Prozessanlagen verursachen.

Die Materialrückverfolgbarkeit kann daher vom eingehenden Stahl über die ERW-Produktion, Normalglühung, Inspektion bis zur Kennzeichnung des fertigen Rohrs aufrechterhalten werden.

Die Prüfdokumentation kann umfassen:

• Chargennummer

• Chemische Analyse

• Zugfestigkeit

• Außendurchmesser

• Wandstärke

• Geradheitsprüfung

• Wärmebehandlungszustand

• Ergebnisse der zerstörungsfreien Prüfung

Dies ermöglicht es Einkaufs- und Qualitätskontrollteams, die Materialkonformität mit der Bestellung vor der Produktion zu überprüfen.

Ausführungsnormen

Anwendung

Prozesswasser-Transferrohr für chemische Dosierskidanlagen

Eine typische Anwendung ist das Prozesswasser-Transferrohr, das in einer chemischen Dosieranlage installiert ist.

Diese Baugruppen erfordern oft eine kompakte Rohrführung, geformte Verbindungen, geschweißte Abzweige und präzise positionierte Rohrenden innerhalb begrenzten Anlagenraums.

ASTM A587 ERW-Rohre eignen sich für diese Art von gefertigten Prozessleitungen, da ihre kontrollierte kohlenstoffarme Chemie, der normalgeglühte Zustand, die Mindestdehnung von 40 % und die spezifizierte Flansch- und Abflammleistung nachfolgendes Biegen und Fertigen unterstützen.

Die tatsächliche Kompatibilität mit der transportierten Chemikalie muss separat überprüft werden, da ASTM A587 die Konstruktion und die mechanischen Anforderungen des Stahlrohrs festlegt, aber keine universelle Korrosionsbeständigkeit für alle chemischen Medien festlegt.

Chemische Zusammensetzung

Mechanische Eigenschaften

Maßreferenz

Qualitätsprüfung

Die typische ASTM A587-Produktionsprüfung umfasst Maßprüfung, Materialidentifizierung, mechanische Prüfung, Umformungsbewertung und Schweißnahtprüfung.

Kritische Kontrollpunkte umfassen:

• Rückverfolgbarkeit der Chargennummer

• Überprüfung der chemischen Zusammensetzung

• Messung des Außendurchmessers

• Messung der Wandstärke

• Geradheitsprüfung

• Zugprüfung

• Abflammungsprüfung

• Rückabflammungsprüfung

• Flanschprüfung

• Prüfung des Schweißnahtbereichs

• Zerstörungsfreie Prüfung

• Endkontrolle

ASTM A587 ERW-Rohre aus kohlenstoffarmem Stahl sind daher am besten geeignet, wenn ein chemisches Prozessrohrprojekt eine Kombination aus kontrollierter kohlenstoffarmer Chemie, normalgeglühtem Schweißnahtzustand, hoher Duktilität, zuverlässiger Umformleistung und nachweisbarer ERW-Schweißnahtqualität erfordert und nicht nur eine grundlegende Flüssigkeitsförderfähigkeit.
