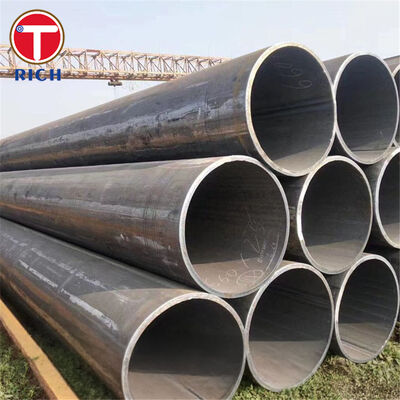

ASTM A589 Geschweißtes Kohlenstoffstahlrohr für Brunnen

ASTM A589 geschweißtes Kohlenstoffstahlrohr für Brunnen ist für den Bau von Wasserbrunnen konzipiert, einschließlich Treibrohr, aufgeräumtes und geschliffenes Rohr, getriebenes Brunnenrohr und Brunnenverkleidung. Obwohl ASTM A589/A589M sowohl nahtlose als auch geschweißte Herstellungsverfahren abdeckt, wird das hier beschriebene Produkt als elektrisch widerstandsgeschweißtes Kohlenstoffstahlrohr geliefert.

Für die ERW-Produktion erlaubt ASTM A589 die Materialien der Güteklasse A und Güteklasse B. Güteklasse B bietet die höhere mechanische Festigkeit mit einer Mindestzugfestigkeit von 415 MPa und einer Mindeststreckgrenze von 240 MPa. Die Norm regelt auch die Wanddicke, den Außendurchmesser, den hydrostatischen Prüfdruck, die Rohrenden, die Kupplungen und die Maßanforderungen gemäß dem jeweils geltenden Brunnenrohrtyp.

Das Rohr kann mit glatten Enden oder mit Gewinde und Kupplung geliefert werden. Schwarze oder verzinkte Oberflächenbedingungen können je nach Bestellauftrag und Projektumgebung spezifiziert werden.

Spezifikationen

Hauptmerkmale

Elektrisch widerstandsgeschweißte Konstruktion

ASTM A589 erlaubt die elektrisch widerstandsgeschweißte Herstellung für alle vier Brunnenrohrtypen in den Güteklassen A und B. Die ERW-Produktion liefert eine kontinuierliche Längsnaht und eignet sich für die kontrollierte Massenproduktion von Brunnenverkleidungen und verwandten Rohrprodukten.

Für ERW-Rohre mit einem Außendurchmesser von 8 Zoll oder mehr muss die quer zur Schweißnaht entnommene Zugprobe mindestens die für die bestellte Güteklasse erforderliche Mindestzugfestigkeit erreichen.

Definierte Güteklassenfestigkeit

ASTM A589 Güteklasse A hat eine Mindestzugfestigkeit von 330 MPa und eine Mindeststreckgrenze von 205 MPa.

ASTM A589 Güteklasse B erhöht diese Mindestwerte auf 415 MPa Zugfestigkeit und 240 MPa Streckgrenze.

Güteklasse B wird daher normalerweise gewählt, wenn höhere axiale Festigkeit und Widerstandsfähigkeit gegen Installationsbelastungen erforderlich sind.

Kontrollierte Wanddicke

Die minimale fertige Wanddicke darf nicht mehr als 12,5 % unter der spezifizierten Nenndicke liegen.

Dies ist besonders wichtig für Brunnenverkleidungen, da lokale Unterdicken den Widerstand gegen Handhabungs-, Installations- und Außendruck des Bodens verringern können.

Hydrostatische Prüfung jeder ERW-Länge

Jede Rohrlänge wird einer hydrostatischen Prüfung bei dem in der jeweils geltenden ASTM A589 Maßtabelle spezifizierten Druck unterzogen.

Bei elektrisch widerstandsgeschweißten Rohren wird der spezifizierte hydrostatische Prüfdruck für mindestens 5 Sekunden gehalten.

Diese Prüfung verifiziert die Druckintegrität sowohl des Rohr körpers als auch der Längsnaht vor dem Versand.

Brunnenspezifische Maßkontrolle

ASTM A589 ist keine allgemeine Spezifikation für geschweißte Rohre. Sie definiert separat:

Typ I – Treibrohr

Typ II – Aufgeräumtes und geschliffenes Brunnenrohr

Typ III – Getriebenes Brunnenrohr

Typ IV – Brunnenverkleidungsrohr

Abmessungen, Wanddicken, Kupplungsanordnungen, Gewindedetails und hydrostatische Drücke variieren je nach gewähltem Typ und Größe.

Unsere Vorteile

Schweißnahtkontrolle für Brunneninstallation

Ein professioneller Käufer von Brunnenrohren achtet nicht nur auf die Festigkeit des Grundmaterials, sondern auch auf die Integrität der Längsnaht.

Unsere ASTM A589 geschweißte Rohrproduktion kann gemäß den mechanischen Anforderungen der bestellten Güteklasse A oder B gesteuert werden. Für anwendbare ERW-Rohre mit großem Durchmesser kann eine transversale Schweißnahtzugprüfung in den Inspektionsplan aufgenommen werden, um zu überprüfen, ob die Schweißnaht die für die bestellte Güteklasse spezifizierte Mindestzugfestigkeit erreicht.

Die hydrostatische Prüfung wird ebenfalls gemäß den Anforderungen der jeweils geltenden ASTM A589 Größe und des Drucks durchgeführt.

Maßkontrolle für Verkleidungs- und Kupplungsmontage

Probleme bei der Brunneninstallation treten häufig auf, wenn Außendurchmesser, Wanddicke, Innenabstand oder Gewindeendabmessungen inkonsistent sind.

Daher werden die Produktionsmaße gegen die jeweils geltende ASTM A589 Typentabelle kontrolliert, anstatt eine generische Toleranz für geschweißte Rohre zu verwenden.

Für aufgeräumte und geschliffene Rohre vom Typ II kann der Innenabstand mit der spezifizierten Schleifanforderung überprüft werden. Für die Lieferung mit Gewinde und Kupplung kann die Gewinde- und Kupplungskonfiguration gemäß den Anforderungen der jeweils geltenden A589 Brunnenrohre hergestellt werden.

Bestellnachverfolgbarkeit nach Typ, Güteklasse und Endbearbeitung

ASTM A589 Bestellungen erfordern mehr Informationen als nur Durchmesser und Wanddicke.

Eine technisch vollständige Bestellung sollte Folgendes identifizieren:

ASTM A589 Typ

ERW-Herstellungsverfahren

Güteklasse A oder B

Außendurchmesser oder NPS

Wanddicke

Länge

Schwarze oder verzinkte Oberfläche

Glattes Ende oder Gewinde und Kupplung

Erforderliche Kupplungskonfiguration

Spezielle Inspektionsanforderungen

Diese Parameter können in die Produktionsdokumentation und Inspektionsaufzeichnungen integriert werden, so dass das gelieferte Rohr direkt gegen die Kaufspezifikation geprüft werden kann.

Ausführungsstandards

Anwendung

Grundwasserbrunnenverkleidung

Eine typische Anwendung ist eine geschweißte Kohlenstoffstahlverkleidung vom Typ IV, die zur Stützung des Bohrlochs eines gebohrten Grundwasserbrunnens verwendet wird.

Die Verkleidung erhält die Stabilität des Bohrlochs, trennt instabile Boden- oder Felsformationen vom wasserführenden Intervall, bietet einen kontrollierten Durchgang für die Pumpenbaugruppe und schützt die Brunnenstruktur während der Installation und des Betriebs.

Für diese Anwendung kann eine ASTM A589 Güteklasse B ERW-Verkleidung ausgewählt werden, wenn höhere Mindestzug- und Streckfestigkeiten erforderlich sind.

Chemische Zusammensetzung

Mechanische Eigenschaften
